跑車縱向傳動行走裝置
        該裝置用于使跑車沿導軌實現縱向進給和快速返回。

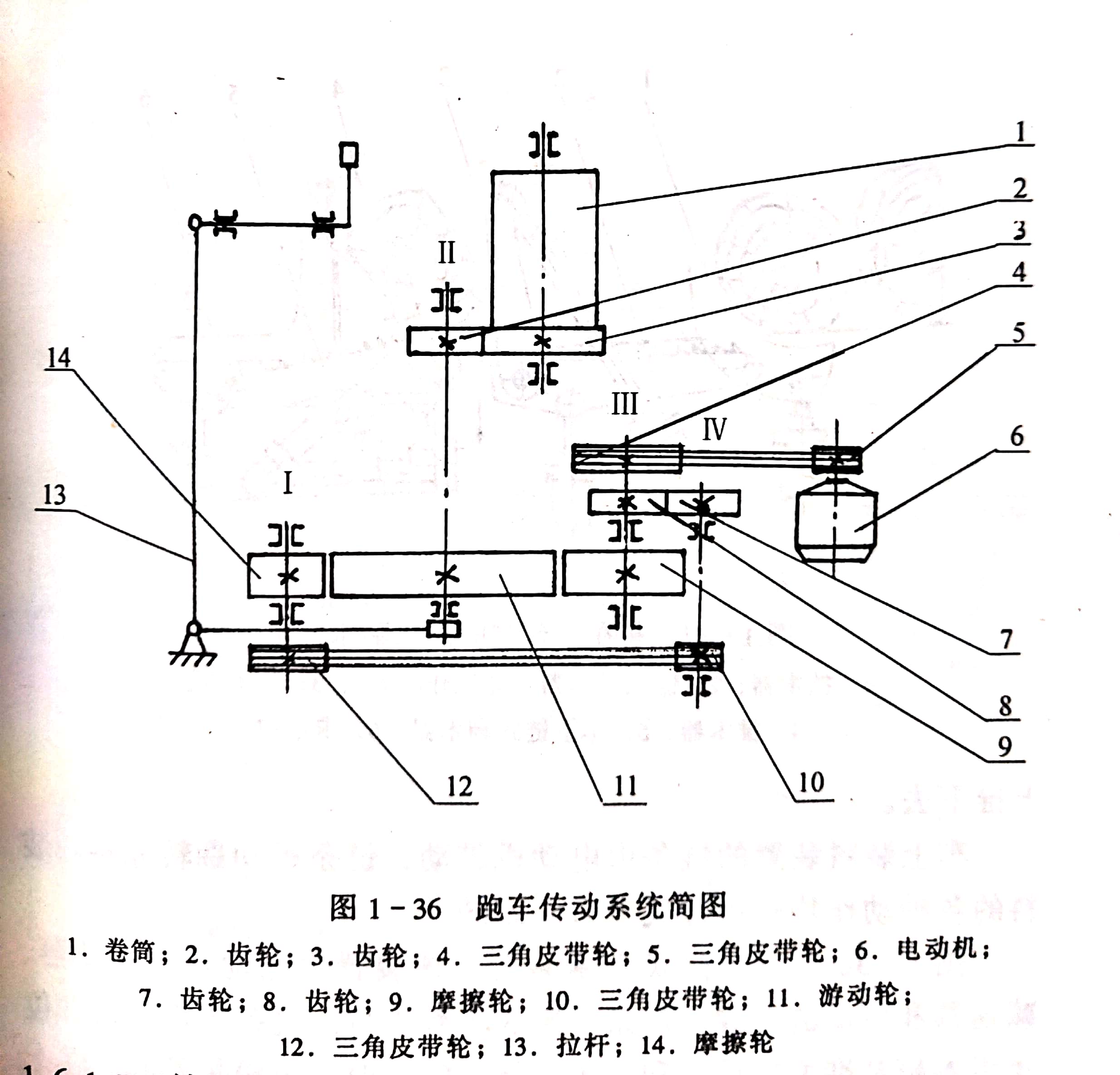

        (1)牽引電動機裝在跑車下的傳動裝置。跑車傳動系統簡圖如圖1-36所示。電動機6和皮帶輪5帶動軸Ⅲ、皮帶輪4、齒輪8、摩擦輪9轉動。齒輪8經過齒輪7使軸Ⅳ、皮帶輪10向相反方向轉動。通過三角皮帶傳動，使皮帶輪12、摩擦輪14、軸I也向相反方向轉動。當需要瑞福祥帶鋸機跑車前進時，將手柄13置于前進位置，使游動輪11與摩擦輪14接觸，通過軸2、齒輪2和3使卷筒1轉動，通過鋼絲繩帶動跑車前進。當鋸割完畢需要跑車返回時，將手柄拉桿13置于跑車退回位置，使游動輪11與摩擦輪9接觸，通過軸Ⅱ、齒輪2和3使卷筒向相反方向轉動，帶動跑車快速返回。
       (2)牽引電動機裝在跑車上的傳動裝置。這種傳動裝置與前邊介紹的那種大致相同。不同處在于電動機是安裝在跑車上，工人站在跑車上操縱，跑車變換方向及速度是通過腳踏板來實現的。
       此外還有液壓傳動裝置、直流電動機驅動的傳動裝置等。
