原木夾緊裝置
        原木夾緊裝置又稱卡鉤，安裝在每個車樁的側面。為了保證在鋸割過程中原木不發生位移。
        原木夾緊裝置有機械傳動的，氣壓、液壓傳動的。

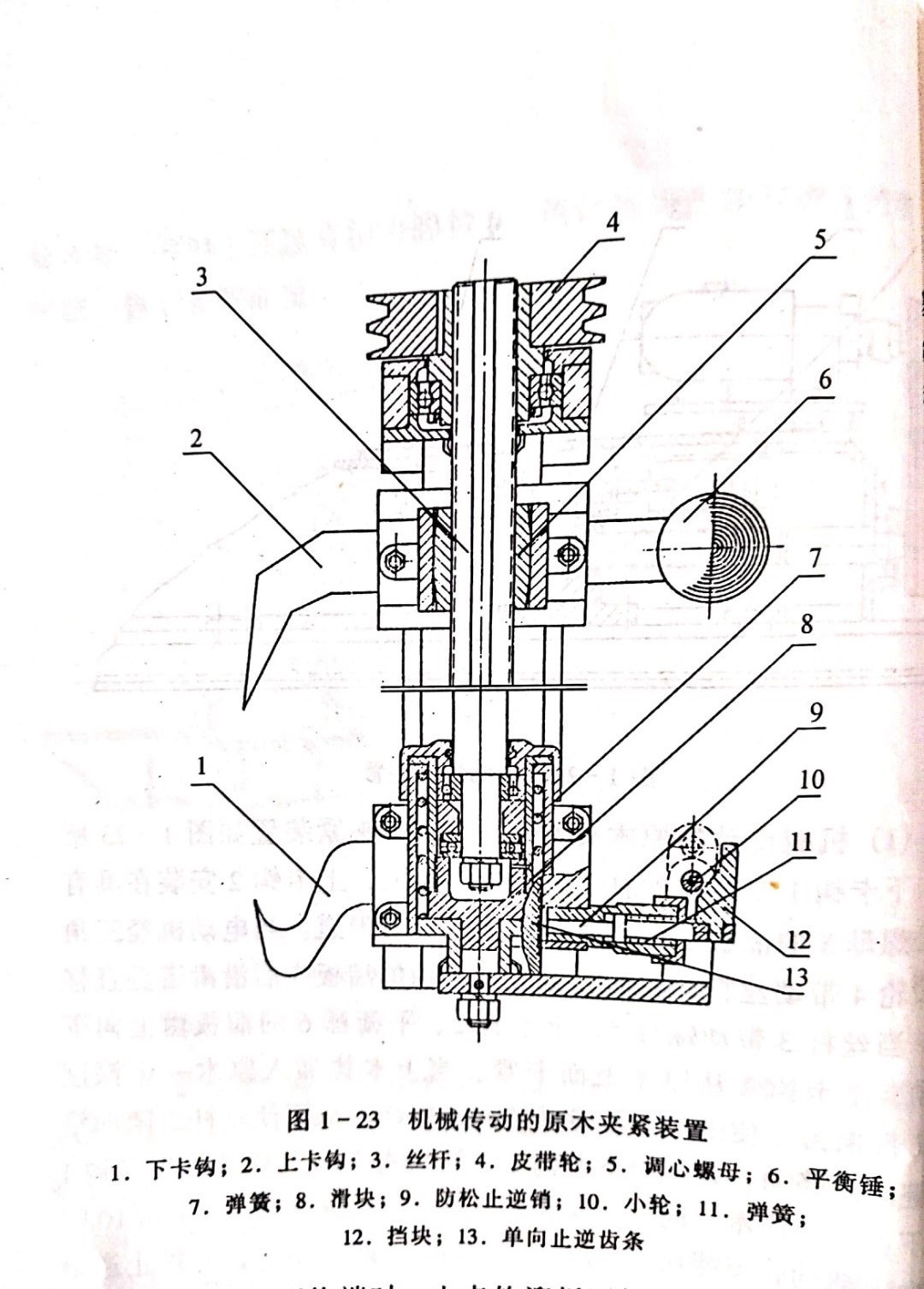

       (1) 機械傳動的原木夾緊裝置。這種夾緊裝置如圖1-23所示。下卡鉤1安裝在絲桿3下部的溜板上，上卡鉤2安裝在具有調心螺母5的溜板上。在立樁側面固定有滑道。當電動機經三角皮帶輪4帶動絲桿旋轉時，上、下卡鉤的溜板先后沿滑道垂直移動。當絲桿3帶動螺母5、上卡鉤2、平衡錘6的溜板由上向下移動，上卡鉤2從原木上面卡緊。當上卡鉤插入原木一定深度時，反向力矩使螺母5不能繼續向下移動，從而使絲桿3隨即沿導鍵向上移動，并帶動下卡鉤1之溜板由下向上移動，下卡鉤1從下面卡緊原木。同時滑塊8向上移動，壓縮彈簧7，小輪10隨著向上移動，與擋塊12分開。在彈簧11的作用下，防松止逆銷9緊壓在溜板側面的單向止逆齒條13上，使下卡鉤的夾緊力不能松退。當下卡鉤卡入原木一定深度時，行程開關(或過電繼電器)切斷電動機電路，完成了對原木的夾緊。        鋸割完畢，需要將原木放松時，使電動機反向旋轉，則下卡鉤溜板由上向下移動，小輪10推動擋塊12、彈簧11，使防松裝置9和13分離，在彈簧7的作用下滑塊8復原。當下卡鉤溜板向下移動到達行程終端時，上卡鉤溜板開始由下向上移動，完成了對原木的放松。
       (2)氣壓傳動的原木夾緊裝置。這種夾緊裝置具有結構簡單、卡鉤動作迅速、夾緊原木可靠、維修方便等優點。但設備本身加工精度高，必須具備壓縮空氣源，故目前國內帶鋸機上應用的不太多。

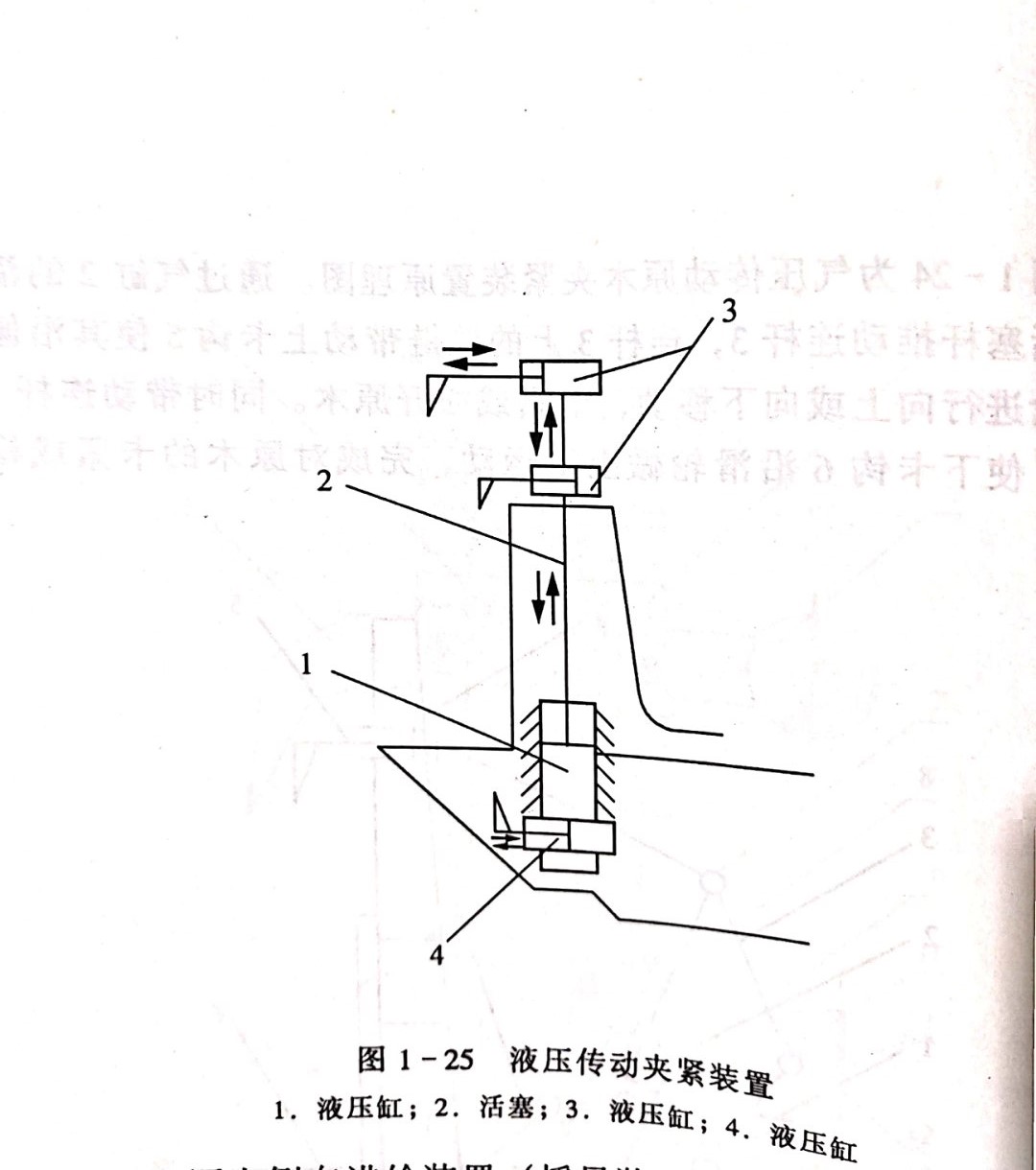

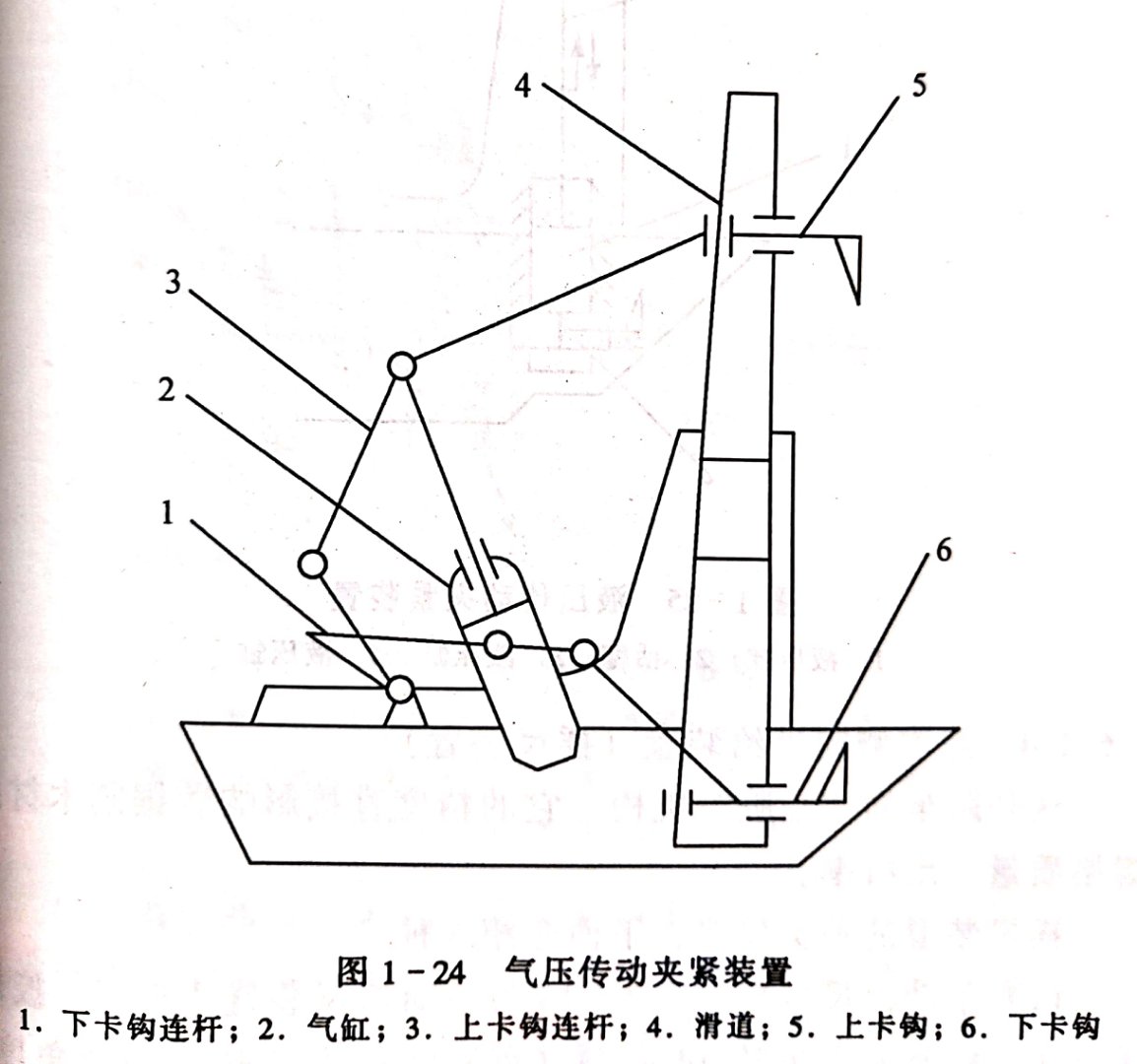

        圖1-24為氣壓傳動原木夾緊裝置原理圖。通過氣缸2的活塞、活塞桿推動連桿3，連桿3上的鉸鏈帶動上卡鉤5使其沿傾斜滑輪進行向上或向下移動，卡緊或松開原木。同時帶動連桿1移動，使下卡鉤6沿滑輪做上下運動，完成對原木的卡緊或松開。         (3)液壓傳動原木夾緊裝置。圖1-25為這種原木夾緊裝置原理圖。液壓缸1的活塞2推動液壓缸3向上或向下移動，完成夾緊原木動作?？ㄣ^的伸出量通過液壓缸3實現。
       它具有結構緊湊、工作穩定可靠、噪音小、操作方便、自動化程度高的特點。但它的組成的各構件加工精度要求高，對環境要求嚴格。
